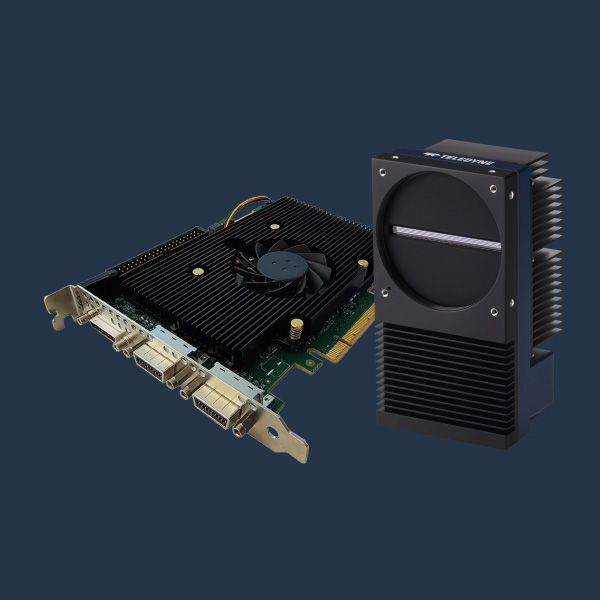

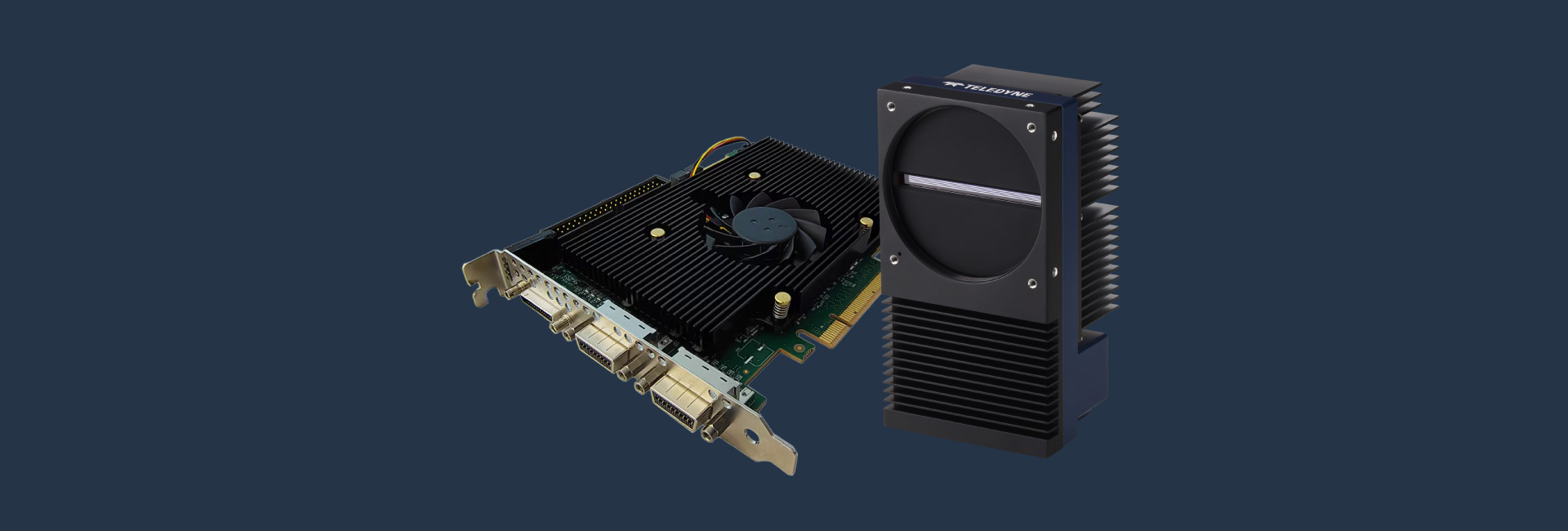

Teledyne DALSA Linea HS2-16K + Xtium3-CLHS PX8
El sistema de escaneo lineal más rápido del sector: 1 MHz a 16 gigapíxeles por segundo
Este sistema integrado combina un sensor TDI retroiluminado con procesamiento inteligente incorporado para capturar imágenes de calidad excepcional en condiciones de baja iluminación, manteniendo al mismo tiempo el máximo rendimiento.
Rendimiento del sistema sin igual
Velocidad de línea de 1 MHz sin sobrecarga de la CPU
El Linea HS2-16K alcanza velocidades de línea de 1 MHz, proporcionando hasta 16 gigapíxeles por segundo. El frame grabber Xtium3-CLHS PX8 gestiona este enorme flujo de datos con un rendimiento sostenido de hasta 12,5 GB/s a través de PCIe Gen4 x8, entregando datos de imagen listos para su uso sin cargar la CPU del sistema.
Procesamiento inteligente TDI Multi-Array
Acelere los flujos de trabajo de secuenciación de ADN y patología digital. Capture imágenes completas de portaobjetos más rápidamente, asegurando que los detalles críticos estén disponibles para un diagnóstico preciso. Aumente el rendimiento del laboratorio sin necesidad de equipamiento adicional.
Inmunidad total a interferencias electromagnéticas a largas distancias
Adapte la velocidad de la línea de producción sin crear cuellos de botella en la inspección. Detecte defectos en tiempo real en todos los procesos de fabricación, lo que permite tomar medidas correctivas inmediatas en lugar de descubrir problemas de calidad en fases posteriores.
Detecte defectos que otras cámaras no pueden ver
Configuración completa del sistema
El sensor retroiluminado de la Linea HS2 ofrece una eficiencia cuántica optimizada, especialmente para longitudes de onda UV y azules. Con 16 384 píxeles a una resolución de 5 µm y ganancia configurable (1x a 10x), el sistema captura detalles excepcionales incluso en escenarios de inspección con poca luz. La corrección automática del sombreado de la lente y el funcionamiento bidireccional con binning en chip proporcionan flexibilidad adicional para diversas aplicaciones.
Cuando la velocidad repercute directamente en sus resultados
Fabricación de semiconductores y productos electrónicos
Inspeccione obleas, pantallas planas e interconexiones de alta densidad a velocidades de producción sin pasar por alto defectos a escala nanométrica. Reduzca el tiempo de inspección por oblea mientras mejora las tasas de detección de defectos, reduce los costes de desechos y optimiza el rendimiento de producción.
Ciencias de la vida y automatización de laboratorios
Acelere los flujos de trabajo de secuenciación de ADN y patología digital. Capture imágenes completas de portaobjetos más rápidamente, asegurando que los detalles críticos estén disponibles para un diagnóstico preciso. Aumente el rendimiento del laboratorio sin necesidad de equipamiento adicional.
Inspección de banda de alta velocidad
Adapte la velocidad de la línea de producción sin crear cuellos de botella en la inspección. Detecte defectos en tiempo real en todos los procesos de fabricación, lo que permite tomar medidas correctivas inmediatas en lugar de descubrir problemas de calidad en fases posteriores.
Realice inspecciones sin ralentizar la producción
Configuración completa del sistema
Cámara: Linea HS2-16K (H2-HM-16k100H-00-B)
- Resolución: 16 384 x (128+128+32) píxeles, 5
- Velocidad de línea máxima: 1000 kHz (mono), 500 kHz x 2 (HDR)
- Capacidad espectral: ultravioleta (350–400 nm), visible (400–700 nm), infrarrojo cercano (700–1000 nm)
- Sensor: CMOS TDI BSI de dominio de carga multi-array
- Salida: 8 o 10 bits, montura de lente M90x1
Capturador de imágenes: Xtium3-CLHS PX8 (OR-B8S0-PX870)
- Interfaz: PCIe Gen4 x8 con rendimiento sostenido de 12,5 GB/s
- 7 carriles CLHS a 10,3125 Gbps (72,2 Gbps en total)
- Memoria integrada: 8 GB (4 GB de búfer + 4 GB para procesamiento)
- Procesamiento TDI en tiempo real y sincronización multitarjeta
- Compatible con Common Vision Blox y Teledyne Sapera LT SDK
Cable CL-HS AOC
- Cables ópticos activos que extienden la transmisión Camera Link HS hasta 50 m, ideales para sistemas de escaneo lineal de alta velocidad
¿Necesita asistencia para su aplicación de inspección de alta velocidad?
Nuestros especialistas en visión artificial combinan décadas de experiencia con un amplio conocimiento de los sistemas para ayudarle en su desarrollo. Desde la selección de componentes hasta la validación del sistema, le ayudamos a alcanzar sus objetivos.
Asistencia a nivel de componentes para garantizar disponibilidad operativa inmediata: montaje profesional, configuración e integración de sistemas de visión artificial.
Consultoría técnica especializada para un rendimiento optimizado: pruebas de viabilidad, asesoramiento técnico experto y optimización de sistemas.
Desarrollo y aplicación personalizados para requisitos únicos: cualificación de proyectos colaborativos, diseño técnico a medida y desarrollo de soluciones específicas.
Preguntas frecuentes
¿Qué diferencia a la Linea HS2-16K de otras cámaras de barrido lineal?
La Linea HS2-16K alcanza una velocidad de línea líder en el sector de 1 MHz, con un rendimiento de 16 gigapíxeles por segundo. Su sensor TDI retroiluminado (BSI) ofrece una sensibilidad superior en condiciones de poca luz, mientras que la arquitectura multi-array permite configurarla según las necesidades de la aplicación: velocidad ultraalta, alto rango dinámico o alta capacidad de saturación..
¿Por qué necesito el capturador de imágenes Xtium3-CLHS PX8 con esta cámara?
El Xtium3-CLHS PX8 está diseñado específicamente para manejar el ancho de banda excepcional de la Linea HS2. Proporciona un rendimiento sostenido de hasta 12,5 GB/s sin sobrecargar la CPU e incluye procesamiento integrado para la suma multipiano TDI en tiempo real y la corrección de píxeles. Para obtener la resolución completa de 16K a 1 MHz, se requieren dos capturadores Xtium3-CLHS PX8 para capturar el flujo total de datos de 144,4 Gbps.
¿Qué aplicaciones se benefician más de este sistema?
Inspección de obleas semiconductoras, fabricación de pantallas planas, inspección de interconexiones de alta densidad, secuenciación de ADN, patología digital y cualquier inspección de alta velocidad que requiera una calidad de imagen excepcional en condiciones de iluminación difíciles. El sistema destaca cuando las velocidades de línea superan los 500 kHz y las exigencias de resolución son críticas.
¿Puedo actualizar una cámara Linea HS existente?
Sí. La Linea HS2-16K mantiene la misma resolución, tamaño de píxel, óptica, mecánica de montaje y cableado que la Linea HS, lo que proporciona una ruta de actualización sencilla para velocidades 2,5 veces superiores sin necesidad de rediseñar el sistema de inspección.
¿Qué longitudes de cable son compatibles?
Los conectores duales Camera Link HS CX4 admiten cables ópticos activos (AOC) de hasta 100 metros con inmunidad EMI completa. La transmisión óptica activa de rango extendido para cables Camera Link HS (CL-HS AOC) está disponible en versiones estándar y de cadena de arrastre de alta flexibilidad.
¿Qué software se necesita?
Hay dos SDK principales disponibles para este sistema. Sapera LT (versión 8.7 o posterior) de Teledyne DALSA proporciona compatibilidad nativa con la interfaz gráfica de CamExpert para la configuración y la supervisión de la fiabilidad del disparador a la imagen (T2IR). Common Vision Blox (CVB) de STEMMER IMAGING ofrece una compatibilidad de hardware completa para la adquisición de Camera Link HS, con bibliotecas avanzadas de procesamiento de imágenes y flujos de trabajo de adquisición optimizados que aceleran el desarrollo desde el prototipo hasta la producción.
¿Cómo funciona la arquitectura TDI multimatriz?
El sensor cuenta con múltiples matrices TDI (128+128+32 etapas) que se pueden configurar de forma independiente. El modo de velocidad ultraalta utiliza 128 etapas para obtener el máximo rendimiento. El modo de alto rango dinámico combina 128+32 etapas para mejorar el contraste. El modo de alto nivel de saturación utiliza 128+128 etapas para mejorar la sensibilidad. El capturador de imágenes Xtium3 realiza un procesamiento en tiempo real para combinar las matrices de forma adecuada.
¿Cuáles son los requisitos del PC para este sistema?
Un PC industrial de alto rendimiento con ranuras PCIe Gen4 x8 (dos ranuras para una resolución completa de 16K), potencia de procesamiento suficiente para su software de aplicación y almacenamiento adecuado para la captura de datos a alta velocidad. La arquitectura sin sobrecarga de CPU del Xtium3 reduce las demandas de procesamiento en comparación con los capturadores de imágenes tradicionales.
¿La cámara es adecuada tanto para imágenes monocromáticas como en color?
El modelo H2-HM-16k100H-00-B está optimizado para imágenes monocromáticas, con una profundidad de salida seleccionable de 8 o 10 bits. Su sensor retroiluminado ofrece una eficiencia cuántica optimizada en todo el espectro, especialmente para longitudes de onda UV y azul.
¿Qué montura de objetivo y óptica se requieren?
La cámara cuenta con una montura de objetivo M90x1. Se recomiendan objetivos de distancia focal fija optimizados para un paso de píxeles de 5 µm y una resolución lineal de 16K. Nuestros especialistas pueden asesorarle sobre la selección óptima de objetivos según sus requisitos de distancia de trabajo y campo de visión.
¿En qué se diferencia de las cámaras de barrido de área para la inspección de alta velocidad?
Las cámaras de barrido lineal ofrecen un rendimiento superior para la inspección continua de bandas, ya que proporcionan longitud de imagen ilimitada, iluminación constante y volúmenes de datos más reducidos en comparación con las cámaras de área de alta velocidad. La velocidad de línea de 1 MHz de la Linea HS2 permite alcanzar velocidades de inspección que requerirían velocidades de fotogramas poco prácticas en cámaras de área, manteniendo simultáneamente una resolución de 16K.
¿Qué servicios de asistencia hay disponibles para la integración del sistema?
Nuestros servicios de ingeniería ofrecen asesoramiento experto y pruebas de viabilidad para validar el rendimiento del sistema en su aplicación. Los servicios de montaje incluyen instalación profesional de cámaras y lentes, enfoque y calibración intrínseca. La asistencia técnica abarca configuración, optimización de parámetros y resolución de problemas.
