El color como dato. No como aproximación.

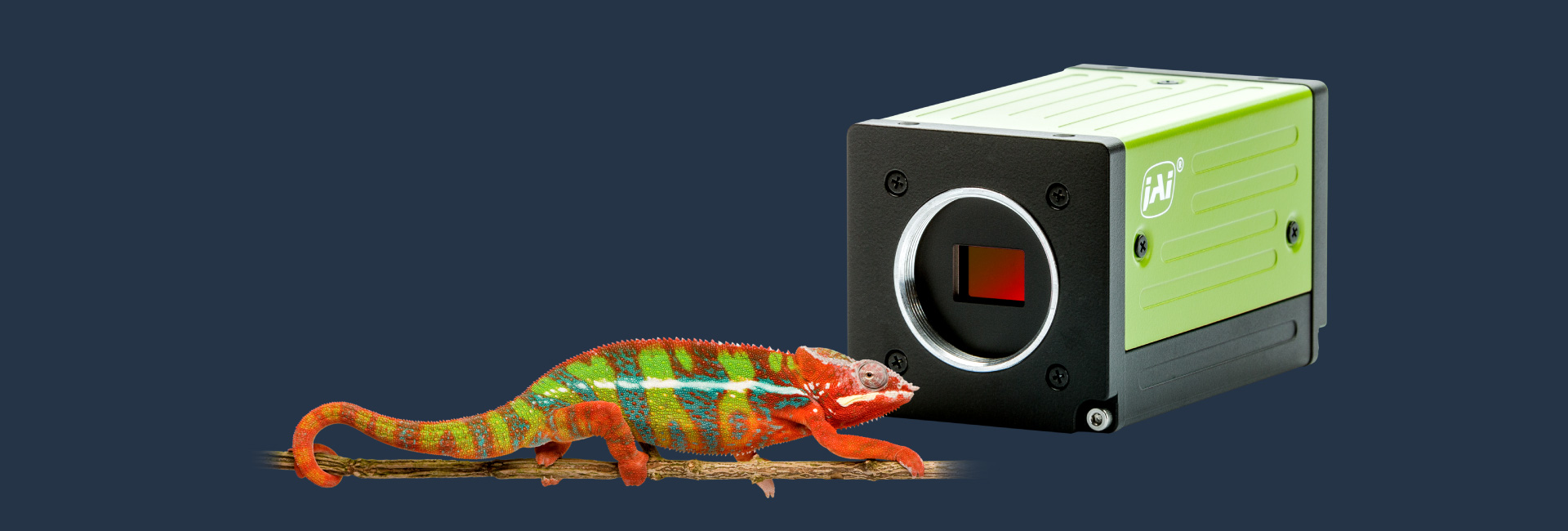

JAI Apex Series – AP-5100T
La JAI Apex Series transforma la captura de color, pasando de la estimación por interpolación a una adquisición de datos determinista con separación espectral. Construida sobre una arquitectura de prisma con 3 CMOS y equipada con los últimos sensores Sony Pregius S BSI, Apex ofrece valores RGB reales por píxel con integridad espectral medible.
En los sistemas de inspección actuales, el color ya no es información estética. Es un parámetro medible que incide directamente en la fiabilidad de la clasificación, la estabilidad del rendimiento productivo y el control de proceso.
Dejar de estimar. Empezar a medir.

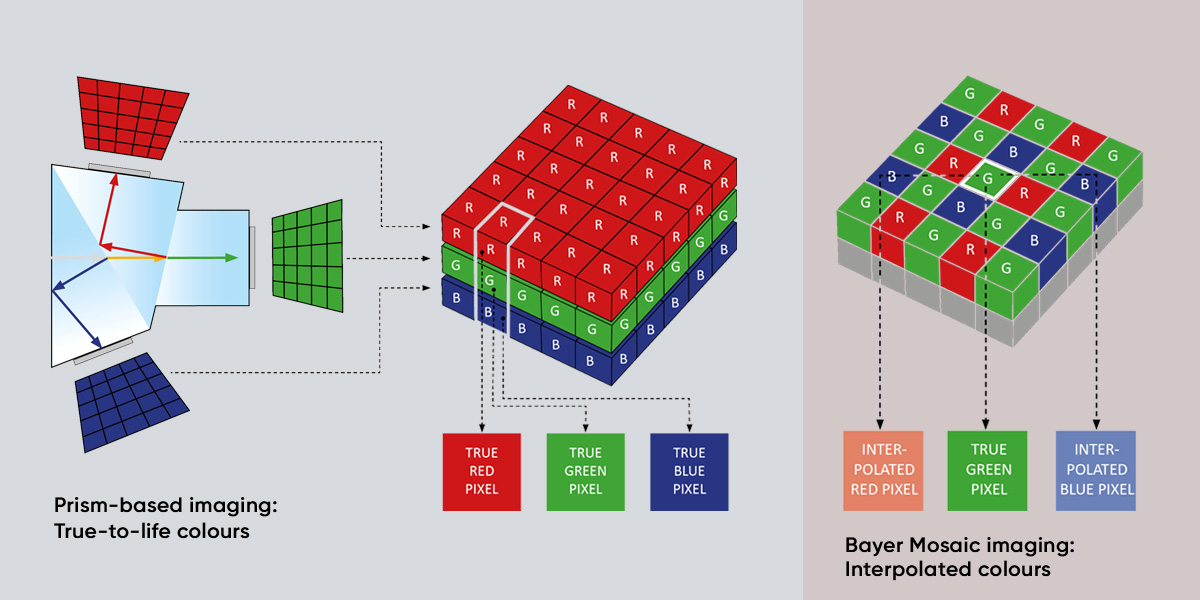

Las cámaras con filtro Bayer reconstruyen los canales de color faltantes mediante demosaicizado. Este proceso genera solapamiento espectral, artefactos de interpolación e incertidumbre, especialmente visible en tonos saturados, estructuras finas y escenas de alto rango dinámico.
Apex captura el color directamente.
La JAI Apex Series utiliza un prisma RGB dicroico de precisión para separar la luz incidente en tres sensores CMOS dedicados. Cada sensor captura su canal sin píxeles compartidos ni interpolación, ofreciendo una precisión de color excepcional.
El resultado:
- Mayor precisión de color en el espacio CIE L*ab
- Mejor fidelidad espacial en bordes y microestructuras
- Discriminación estable de desviaciones sutiles de tono e intensidad
- Comportamiento predecible bajo iluminación mixta
El color como variable de inspección controlada, no como atributo visual

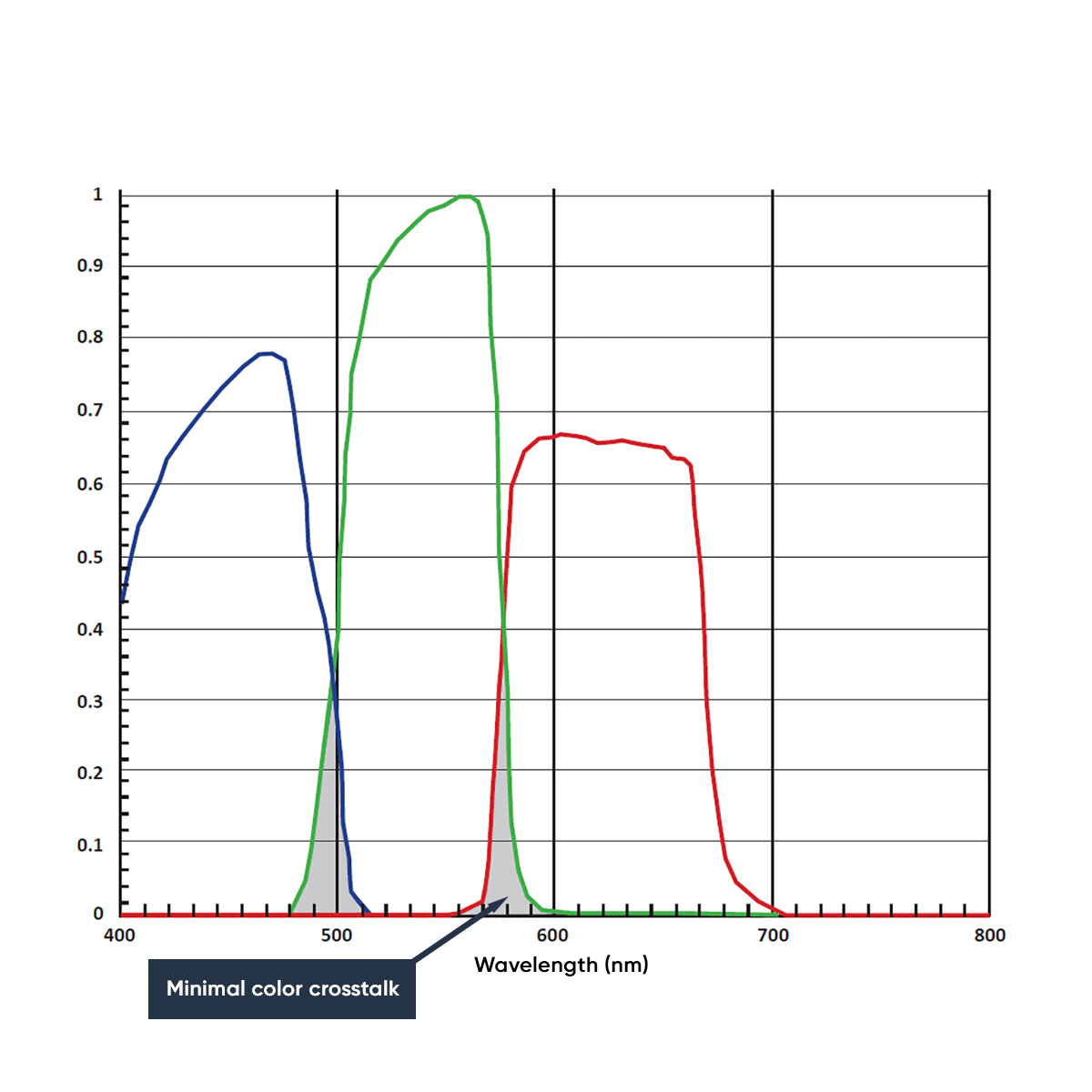

Control del espectro. Control del resultado.
Mínima diafonía entre canales y superior transmitancia luminosa
Los filtros de prisma dicroico de recubrimiento duro generan cortes espectrales pronunciados y una transmitancia luminosa superior, produciendo colores más fieles y saturados y revelando las diferencias visuales más sutiles, incluso en aplicaciones de alta velocidad o con poca iluminación.
Control de exposición independiente por canal
El balance de blancos se consigue mediante el tiempo de obturación por canal R-G-B, no mediante amplificación de ganancia. Así, el ruido se mantiene en el nivel mínimo del sensor.
Corrección de Aberración Cromática Lateral
La compensación en cámara reduce los errores de dispersión inducidos por la óptica, mejora la alineación de bordes entre canales y amplía el rango de ópticas utilizables.
Escalado sub-píxel Xscale
El escalado en coma flotante permite ajustar con precisión la resolución efectiva y la sensibilidad sin necesidad de reconfiguración mecánica.
Funcionalidad Multi-ROI y secuenciador
Es posible ejecutar múltiples estrategias de exposición y zonas de inspección dentro de un único ciclo de adquisición, ideal para escenas de alto contraste o con múltiples materiales.
Conversión de espacio de color integrada
La salida directa en HSI, CIE XYZ, sRGB, Adobe RGB o matrices personalizadas reduce la carga de procesamiento en el host y simplifica los flujos de trabajo calibrados.
Certeza medible en cada píxel.
Especificaciones técnicas
La Apex Series ofrece ventajas a nivel de sistema que no están disponibles en cámaras de color con un único sensor. La iluminación trasera mejora la eficiencia cuántica manteniendo un formato óptico compacto y alto rendimiento de lectura. La nueva generación incorpora los sensores Sony Pregius S IMX548 BSI de cuarta generación:
- 3 × 5,1 MP (2472 × 2064 píxeles por canal)
- Paso de píxel de 2,74 µm
- Hasta 75 fps
- Interfaces: 5GigE Vision, CameraLink y CoaXPress
- Salida RGB de 24 y 30 bits
Diseñada para su uso en sistemas de producción automatizados de alta velocidad
- Resistencia a vibraciones de 3G
- Tolerancia a impactos de 10G
- Amplio rango de temperatura de funcionamiento
- Cuerpo compacto: 54 × 54 × 74 mm
- Conformidad total con GenICam
Cuando el color determina el rendimiento, la precisión se convierte en estrategia.
Apex se utiliza donde la tolerancia de clasificación es estrecha y la fiabilidad de la inspección define la rentabilidad. En cada entorno, la separación espectral precisa se traduce en decisiones de inspección consistentes y menor incertidumbre en los procesos automatizados.

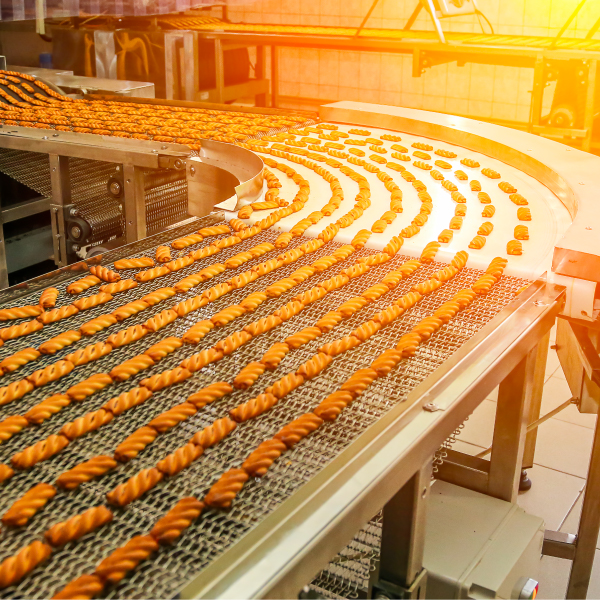

- Clasificación de alimentos y diferenciación de materiales

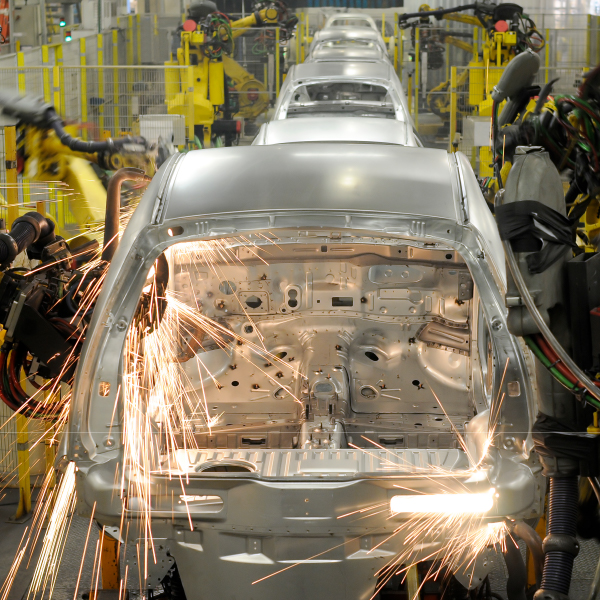

- Validación de superficies y acabados en automoción
- Verificación de MLCC y control de microensamblaje
- Inspección de PCB y semiconductores
- Inspección de impresión y validación de parches de color
- Análisis de recubrimiento de comprimidos en farmacia
Las posibilidades de una integridad de color medible.
Benefíciate de nuestra experiencia
Convierte nuestra experiencia en la industria y nuestros servicios integrales en una ventaja competitiva. Nuestros expertos estarán encantados de mostrarte el potencial para tu empresa y de trabajar conjuntamente para realizar soluciones a medida que se adapten a tus necesidades. Esperamos tener noticias tuyas y nos pondremos en contacto contigo rápidamente.
FAQ
¿Cuándo tiene sentido una cámara de prisma frente a una cámara Bayer?
Cuando la precisión del color es un requisito funcional y no una preferencia. Si los datos de color incorrectos provocan errores de inspección o defectos no detectados —en clasificación farmacéutica, clasificación de componentes electrónicos o verificación de impresión, por ejemplo— un enfoque basado en prisma elimina la incertidumbre que introduce la interpolación.
¿Qué modelo elegir — AP-1600T, AP-3200T o AP-5100T?
Los requisitos de resolución e interfaz determinan el punto de partida adecuado. El AP-5100T incorpora adicionalmente la corrección de aberración cromática lateral y el escalado Xscale, lo cual resulta relevante cuando la precisión óptica o la flexibilidad del campo de visión son factores determinantes. Nuestro equipo técnico puede apoyar la selección del modelo en función de los parámetros específicos de su aplicación.
¿Es la Apex Series adecuada para imagen NIR o multiespectral?
Sí, mediante el concepto Flex-Eye de JAI. Están disponibles configuraciones de prisma personalizadas con opciones de banda espectral ampliada, incluido R-NIR, que permite la captura simultánea de luz visible e infrarroja cercana. Las aplicaciones típicas incluyen la diferenciación de materiales orgánicos en procesamiento de alimentos e inspección farmacéutica.
¿Qué software es compatible con la Apex Series?
Todos los modelos Apex cumplen plenamente con GenICam y son compatibles con Common Vision Blox (CVB), Sapera LT y los principales SDKs de visión artificial estándar. No se requiere ninguna pila de controladores propietaria.
¿Puede STEMMER IMAGING apoyar un análisis de viabilidad de la aplicación?
Sí. A través de nuestros Engineering Services, ofrecemos pruebas de viabilidad y consultoría técnica para evaluar si la Apex Series se adapta a sus requisitos de inspección. Póngase en contacto con su equipo local de STEMMER IMAGING para analizar su aplicación.
