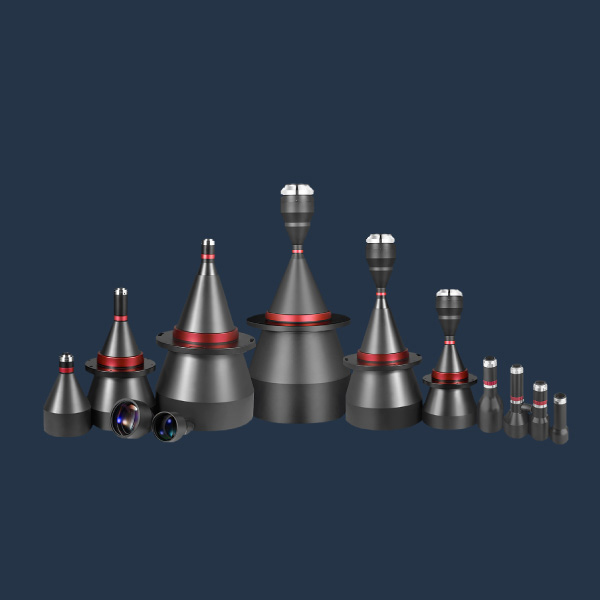

Vico DTCM - Vision industrielle sans distorsion
Les objectifs bi-télécentriques DTCM Matrix de VICO offrent une précision inégalée dans les applications de vision industrielle. Grâce à une image sans distorsion et à un grossissement constant sur l'ensemble du champ de vision, ces objectifs permettent d'effectuer des mesures et des inspections précises, même sur des objets 3D complexes ou de hauteurs variables.
Pourquoi des objectifs bi-télécentriques ?
Pour les applications de mesure les plus exigeantes, on utilise des objectifs télécentriques double face, dans lesquels le côté objet et le côté capteur de l’objectif sont tous deux télécentriques. Cela permet de garantir la précision des mesures, même lorsque l’image est légèrement floue, tout en offrant une distorsion très faible et un grossissement stable.
Imagerie sans distorsion
Conçu pour les applications d'inspection par vision industrielle de haute précision nécessitant une imagerie sans distorsion et un grossissement homogène sur l'ensemble du champ de vision.
Mesure précise
L'absence de distorsion de perspective et le grossissement constant sur l'ensemble du champ de vision permettent d'effectuer des mesures dimensionnelles très précises des objets, même lorsqu'ils se trouvent à différents niveaux. Cette caractéristique est cruciale pour les tâches d'inspection de précision.
Concept de conception matricielle
La série DTCM repose sur un concept matriciel qui permet de combiner différentes pièces côté objet avec des objectifs télécentriques indépendants côté image, adaptés à diverses tailles de capteurs. Cette approche permet d'obtenir une large gamme de configurations d'objectifs bi-télécentriques pour différentes tâches de mesure.
Grossissement stable en fonction de la profondeur
La conception télécentrique permet de maintenir un grossissement stable sur toute la plage de profondeur utile lors de l'inspection d'objets en 3D ou d'objets de hauteurs variables.
Positionnement flexible des objets
Les objets peuvent être positionnés avec une plus grande tolérance le long de l'axe optique sans entraîner de distorsion de perspective, offrant ainsi une plus grande souplesse de positionnement.
Éliminez les erreurs coûteuses et optimisez la productivité
La plus large gamme de compatibilité avec les capteurs
- Objectifs télécentriques côté image adaptés à une large gamme de tailles de capteurs
- Prend en charge des capteurs d'une diagonale allant jusqu'à 67,6 mm
- Idéal pour les caméras à grande surface allant jusqu'à 150 Mpix
Large choix de champs de vision (FOV)
- Champs de vision compacts et normaux : de 16,6 mm à 100 mm
- Grands champs de vision : de 110 mm à 300 mm
Options de montage les plus polyvalentes
- Disponible avec des montures C, F, M42, M58, M72 et autres
- Sur certains modèles, les parties avant et arrière peuvent être séparées puis réassemblées.
Une gamme inégalée d'objectifs bi-télécentriques
- Plus de 200 modèles d'objectifs offrant un grossissement compris entre 0,024X et 1,115X
Les lentilles bi-télécentriques DTCM Matrix de VICO offrent des performances optiques supérieures, idéales pour les applications métrologiques et d'inspection par vision industrielle exigeantes, où la précision et une imagerie sans distorsion sont primordiales.
