Allied Vision - Alecs
Ein Gehäuse. Volle KI-Vision-Fähigkeit.
Kein externer PC erforderlich.

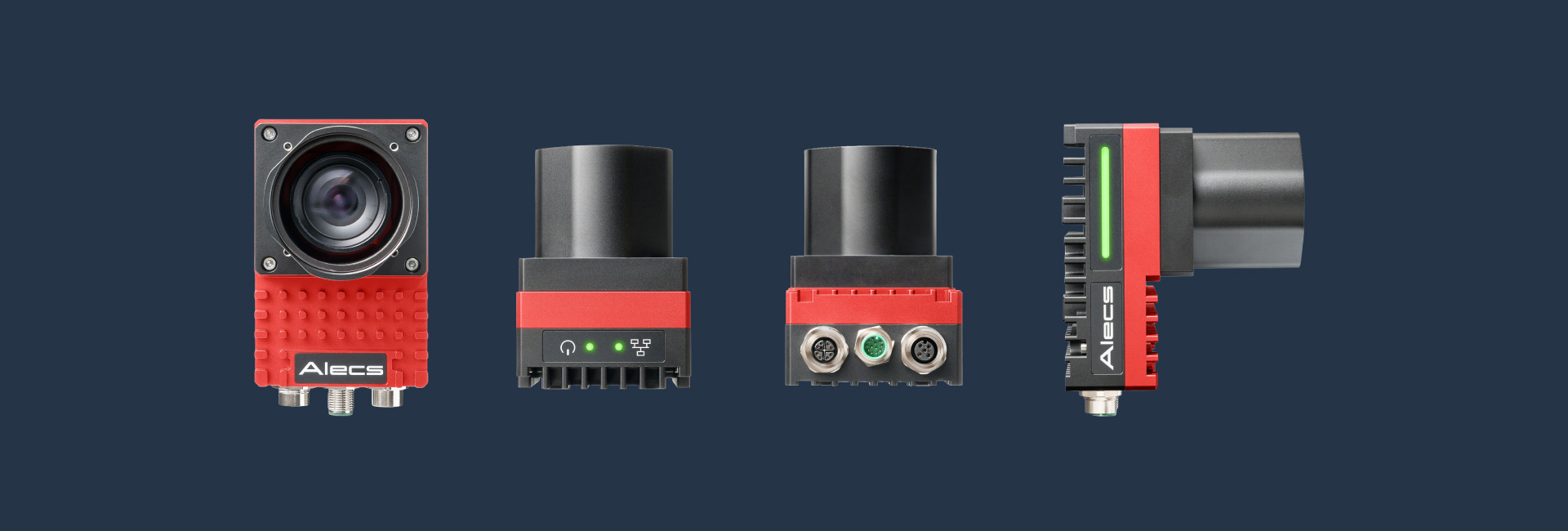

Allied Vision Alecs integriert ein NVIDIA® Jetson Orin™ Rechenmodul direkt in ein industrielles Kameragehäuse und bietet eine vollständig offene, Linux-basierte Plattform zur Entwicklung und zum Einsatz von KI-Vision-Applikationen – auf dem Gerät, im Feld, vom ersten Tag an.
Die Infrastrukturkosten für KI-basierte Bildverarbeitung sind bekannt:
eine leistungsfähige Kamera, ein separater Industrie-PC, verbunden durch Kabel, Montagematerial und mit Integrationsaufwand. Jede zusätzliche Komponente ist eine potenzielle Fehlerquelle, eine Wartungsaufgabe und ein Grund, warum Inbetriebnahmen sich verzögern können.
Die Allied Vision Alecs eliminiert den externen PC.
Durch die Kombination von Allied Visions bewährter Alvium-Kameraplattform mit einem NVIDIA® Jetson Orin™ System on Module in einem einzigen IP67-zertifizierten Gehäuse bietet Alecs alles, was zur Entwicklung, zum Betrieb und zur Skalierung von KI-Vision-Applikationen direkt auf dem Gerät erforderlich ist – ob für Oberflächeninspektion, Roboterführung, Barcode-Lesen oder andere Aufgaben.
Die Plattform ist vollständig offen.
Ingenieure können eigene Algorithmen in C++, C# oder Python entwickeln, Software von Drittanbietern einsetzen oder die enthaltenen Open eVision Bibliotheken nutzen, um Inspektionsapplikationen schneller zum Laufen zu bringen. Das Ergebnis ist eine Hardware-Basis, die sich der Anwendung anpasst – nicht umgekehrt.

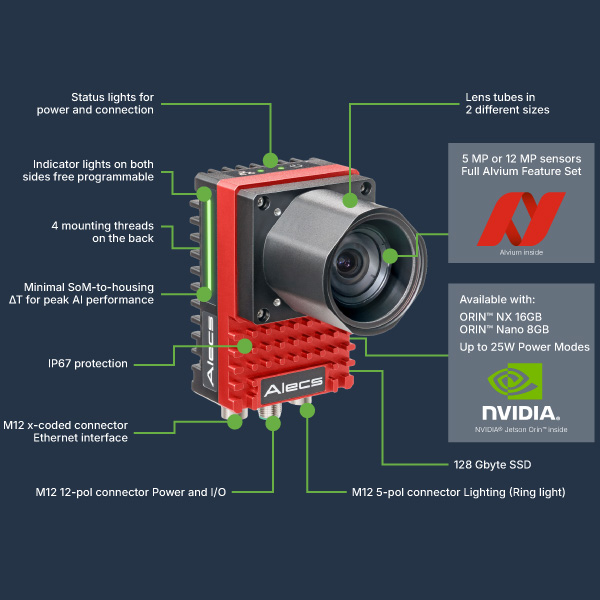

Die Vorteile
• Weniger Komponenten, weniger Risiko. Kamera und Processing in einer IP67-Einheit reduzieren Verkabelung, Schrankplatzbedarf und eliminieren den externen PC, was Architektur und Wartung vereinfacht.
• Rechenleistung angepasst an die Applikation. Verfügbar mit NVIDIA Jetson Orin NX 16 GB (bis zu 100 TOPS) oder Orin Nano 8 GB (bis zu 40 TOPS) – ermöglicht skalierbare KI-Leistung nach Workload-Anforderungen ohne Plattformwechsel.
• Bildgebungsflexibilität der Alvium-Plattform. 5-MP- (Sony IMX548, 81 fps) und 12-MP-Varianten (Sony IMX545, 40 fps) in Mono und Farbe für ein breites Spektrum an Inspektionsauflösungen.
• Offene Entwicklungsumgebung. Vollständige Linux-Kompatibilität mit Unterstützung für C++, C# und Python – ohne Herstellerbindung.
• Beschleunigte Applikationsentwicklung. Open eVision Bibliotheken sind vorinstalliert und mit einer 30-Tage-Testlizenz enthalten, für einen schnelleren Weg vom Konzept zur laufenden Applikation.
• Zuverlässige Safe-State-Wiederherstellung. Das Vimba-X-basierte Board Support Package enthält einen integrierten Recovery-Modus, der die Kamera jederzeit in einen definierten sicheren Zustand zurückversetzt.
• Gebaut für die Fabrikhalle. IP67-Gehäuse, M12-Industriestecker, GigE-Netzwerk, RS-485, programmierbare LED-Indikatoren und ein Betriebstemperaturbereich von -20 °C bis +65 °C.
Software - Drei Wege der Inbetriebnahme
Alecs läuft auf einem Linux-basierten Board Support Package, das auf Vimba X aufbaut und Ingenieuren vollständige Kontrolle über den Software-Stack gibt. Drei Ansätze decken die wichtigsten Entwicklungsstrategien ab:
- Eigener Code. Bildverarbeitungs- und Entscheidungslogik direkt in C++, C# oder Python entwickeln – für maximale algorithmische Freiheit.
- Open eVision Bibliotheken. Vorinstallierte Bildverarbeitungs- und Deep-Learning-Bibliotheken nutzen, um Inspektionsapplikationen schneller zu erstellen. Eine 30-Tage-Testlizenz ist bei jeder Alecs-Einheit enthalten.
- Kompatible Machine-Vision-Software. Die offene Plattform unterstützt gängige Machine-Vision-Software von Drittanbietern für Ingenieure, die in einer bestehenden Softwareumgebung arbeiten möchten.
Anwendungsbereiche
Inline-Qualitätskontrolle & Oberflächeninspektion
Kratzer, Dellen, Beschichtungsfehler, fehlende Teile und Maßabweichungen direkt an der Produktionslinie erkennen. Alecs verarbeitet Inspektionsergebnisse auf dem Gerät - ohne Datenübertragung an ein externes System.
STEMMER IMAGING Referenzapplikation:
Eingebettete Aluminiumoberflächeninspektion mit Alecs, CCS Europe Dunkelfeld-Ringlichtsystem und Open eVision EasySpotDetector. Das Setup erkennt Kratzer, Dellen und subtile Mikrostrukturunterschiede – schnell konfigurierbar für Evaluierungen mit Kundenmustern.
Robotervision & Pick-and-Place
Roboterbewegungen ohne externe Verarbeitungshardware lokalisieren, klassifizieren und führen. On-Device-Vision-Algorithmen reduzieren Latenz und vereinfachen die Systemarchitektur.
Logistik, Verpackung & Rückverfolgbarkeit
Barcodes, QR-Codes, Data-Matrix-Codes und OCV/OCR-Etiketten im Linienitakt lesen. Kamerabasierte Verarbeitung reduziert Verzögerungen bei Sortierung, Tracking und Paketerkennung.
OEM Embedded Vision Systeme
Maschinenbauer, die eine Vision- und KI-Fähigkeit in ihre Geräte integrieren möchten, können den Alecs als eigenständiges Subsystem nutzen – weniger Platzbedarf, weniger Verdrahtungsaufwand.
Technische Daten
| Merkmal | Spezifikationen |
|---|---|
Rechenoptionen |
NVIDIA Jetson Orin NX 16 GB (bis zu 100 TOPS) | Orin Nano 8 GB (bis zu 40 TOPS) |
Sensoroptionen |
5 MP Sony IMX548, 81 fps | 12 MP Sony IMX545, 40 fps – Mono und Farbe |
Kameraplattform |
Allied Vision Alvium |
Gehäuse / Schutzart |
IP67 |
Betriebstemperatur |
-20 °C bis +65 °C |
Konnektivität |
GigE (M12 X-kodiert), RS-485, M12-Industriestecker für Strom/IO |
I/O |
2× Opto-In, 2× Opto-Out, 1× Strobe-Out, RS-485 Out |
Statusindikatoren |
Programmierbare LED (beide Seiten) |
Softwareplattform |
Linux BSP auf Basis von Vimba X, integrierter Recovery-Modus |
Bildzugriff |
GenICam für CSI-2, Video4Linux2 |
Enthaltene Software |
Open eVision Bibliotheken – 30-Tage-Testlizenz |
Entwicklungssprachen |
C++, C#, Python |
Externe Beleuchtung |
Ringlicht direkt über Alecs (M12-Stecker) angesteuert |
STEMMER IMAGING - Von Komponenten zum einsatzbereiten System
Als Value-Added Distributor begleitet STEMMER IMAGING Alecs-Projekte über den gesamten Projektzyklus – von der Auswahl der richtigen Konfiguration und des Beleuchtungskonzepts bis hin zu validierten, serienfertigen Subsystemen.
Operational Services
Inbetriebnahme, Vorkonfiguration, Kalibrierung und Dokumentation reduzieren den Einrichtungsaufwand und sorgen für reproduzierbare Ergebnisse ab dem ersten Tag.
Engineering Services
Machbarkeitsanalysen mit Kundenmustern, Beleuchtungskonzept-Entwicklung und Coaching zu Parametrierung und Systemarchitektur. Für Projekte, bei denen der Alecs vor der Designfestlegung bewertet werden soll.
Special Solutions & Applications
Für Projekte, die ein qualifiziertes, serienreifes Subsystem erfordern – inklusive Rückverfolgbarkeitsdokumentation und validierten Detektionspipelines – entwickelt das Technical Competence Centre von STEMMER IMAGING die Gesamtlösung.
FAQ
Was ist die Allied Vision Alecs?
Die Allied Vision Alecs ist eine offene Smart Camera, die Allied Visions Alvium-Kameramodul mit einem NVIDIA® Jetson Orin™ System on Module in einem einzigen IP67-zertifizierten Industriegehäuse vereint. Sie ist für KI-basierte Machine-Vision-Applikationen konzipiert, die direkt auf dem Gerät – ohne externen PC – ablaufen.
Was macht die Alecs zu einer „offenen" Smart Camera?
Die Alecs läuft auf einem Linux-basierten Board Support Package und gibt Ingenieuren vollständige Freiheit, eigene Algorithmen in C++, C# oder Python zu entwickeln, Machine-Vision-Software von Drittanbietern einzusetzen oder die enthaltenen Open eVision Bibliotheken zu nutzen. Es gibt keine proprietäre Software-Bindung – die Plattform lässt sich an jede Vision- oder KI-Aufgabe anpassen.
Welche Rechenmodule sind in der Alecs verfügbar?
Die Alecs ist mit NVIDIA Jetson Orin NX 16 GB (bis zu 100 TOPS) oder Orin Nano 8 GB (bis zu 40 TOPS) erhältlich, sodass Ingenieure die passende Verarbeitungsleistung für ihre Applikation wählen können, ohne die Hardwareplattform wechseln zu müssen.
Welche Bildsensoren unterstützt die Alecs?
Die Alecs ist mit einem 5-MP-Sensor Sony IMX548 (81 fps) oder einem 12-MP-Sensor Sony IMX545 (40 fps) in Mono- und Farbvarianten erhältlich – für ein breites Spektrum an Inspektionsauflösungen und Durchsatzanforderungen.
Benötigt die Alecs einen externen PC oder eine Cloud-Verbindung?
Nein. Die Alecs erfasst, verarbeitet und analysiert Bilder vollständig auf dem Gerät mit dem integrierten NVIDIA Jetson Orin Rechenmodul. Kein externer PC und keine Cloud-Verbindung sind für den Betrieb erforderlich.
Was ist das Board Support Package (BSP) der Alecs?
Das Board Support Package ist eine Linux-basierte Softwareumgebung, die auf Allied Visions Vimba-X-Plattform aufbaut. Es enthält einen integrierten Recovery-Modus, der sicherstellt, dass die Alecs jederzeit in einen definierten sicheren Zustand zurückkehrt – und so das Risiko bei Software-Updates und Feldwartung reduziert.
Welche Software-Bibliotheken sind in der Alecs enthalten?
Jede Alecs-Einheit enthält eine 30-Tage-Testlizenz für die Open eVision Bibliotheken – mit Funktionen für Bildverarbeitung, Deep Learning, Fehlererkennung, OCR, Barcode-Lesen und Objekterkennung. Nach Ablauf des Testzeitraums ist für die weitere Nutzung eine kommerzielle Lizenz erforderlich.
Welche typischen Applikationen gibt es für die Alecs?
Die Alecs wird für Inline-Qualitätskontrolle und Oberflächeninspektion, Robotervision und Pick-and-Place, Barcode- und OCR-Lesen in Logistik und Verpackung sowie für OEM Embedded Vision Systeme eingesetzt, bei denen die Reduzierung von Hardware-Footprint und Systemkomplexität im Vordergrund steht.
Kann die Alecs für die Aluminiumoberflächeninspektion eingesetzt werden?
Ja. STEMMER IMAGING hat ein eingebettetes Setup für die Aluminium-Oberflächeninspektion mit der Alecs, einem CCS Europe Dunkelfeld-Ringlicht und der Open eVision EasySpotDetector Software validiert. Das Setup erkennt Kratzer, Dellen und subtile Mikrostrukturunterschiede und lässt sich schnell für Evaluierungen mit Kundenmustern konfigurieren.
Welche industriellen Schnittstellen unterstützt die Alecs?
Die Alecs verfügt über GigE Ethernet (M12 X-kodierter Stecker), RS-485, 2× Opto-In, 2× Opto-Out, 1× Strobe-Out sowie M12-Stecker für Strom und IO. Darüber hinaus kann sie ein externes Ringlicht direkt ansteuern – ohne zusätzliche Stromversorgung.
Welcher Betriebstemperaturbereich gilt für die Alecs?
Die Alecs ist für einen Betrieb von -20 °C bis +65 °C ausgelegt. Das IP67-Gehäuse macht sie geeignet für anspruchsvolle Produktionsumgebungen und Außenanwendungen.
Welche Dienstleistungen bietet STEMMER IMAGING für Alecs-Projekte an?
STEMMER IMAGING unterstützt Alecs-Projekte durch Operational Services (Inbetriebnahme, Kalibrierung, Dokumentation), Engineering Services (Machbarkeitsanalysen mit Kundenmustern, Beleuchtungskonzept, Coaching) sowie Special Solutions & Applications (Entwicklung qualifizierter Subsysteme für serienreife Projekte).
