OE TC CAGE 12 048-C-HP-W
SKU#:
49096

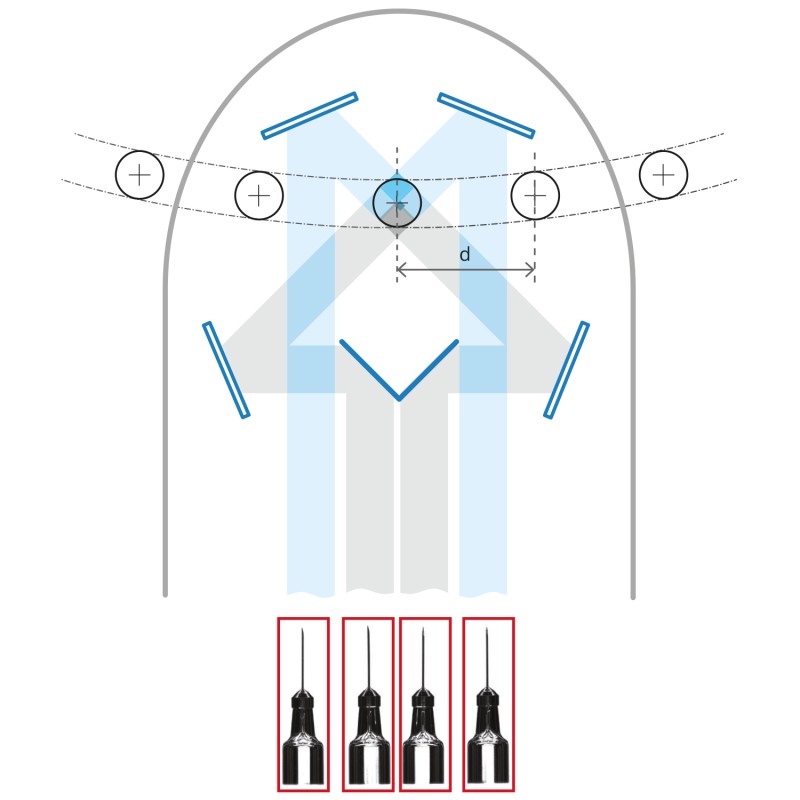

Bi-telecentric lens and mirror system for multiple side imaging and measurement at 90°
Hinweis: Das tatsächliche Produkt kann von der Abbildung abweichen!
Die Downloads finden Sie unter der entsprechenden Produktserie:
Opto Engineering - TCCAGE
Kontakt aufnehmen
Preise anfragen
Irrtümer und Änderungen sind vorbehalten. Es gelten unsere Allgemeinen Geschäftsbedingungen. Wir beliefern ausschließlich Unternehmenskunden.
Product Features
| Attributes | |
|---|---|
| Aperture | F 8 |
| Camera mount (optics) | C-Mount |
| Certificates | CE, REACH, RoHS, UKCA, WEEE |
| Coaxial light input | no |
| CTF in lp/mm | 70 lp/mm > 60% contrast |
| Diameter (mm) | 8 |
| Length (mm) | 200.8 |
| Magnification (max) | 0.134 |
| Min. pixel size | 3.45 µm |
| Numerical aperture | N/A |
| Scheimpflug | no |
| Sensor format | 1/2" |
| Sensor size diagonal (mm) | 8 |
| Wavelength range | Visible |
| Working distance (mm) | N/A |
- 360° lens to inspect an object from different sides
- Sensor size: 1/2" and 2/3"
- Lens mount: C-mount
- Max. object diameter: 8 mm and 16 mm
- Max. object height: 32 mm and 68 mm
- Wavelength: 450-650 nm
- MTF: @70lp/mm >40%
- Aperture: F8
- Width: 111 mm and 179 mm
- Length: 192,8 mm and 347 mm
- Height: 248 mm to 424 mm
- Integrated ring light: 24 V, 3W power consumption
- Integrated backlight: 24V, 9 W and 15W power consumption
- Phasing of mounts (consists of 2 parts) allows the camera to be aligned parallel to the lens.
