Präzise Farberkennung – sichere Entscheidung in der Inspektion
Wenn die Farbe darüber bestimmt, ob ein Produkt die Qualitätsprüfung besteht oder nicht, ist der Unterschied zwischen gemessenen und geschätzten Farbwerten entscheidend. Geringfügige Abweichungen in Farbton, Sättigung oder Spektralverhalten können auf Kontamination, Prozessabweichungen oder Produktfehler hinweisen.
Die prismenbasierte 3-CMOS-Architektur der JAI Apex Series erfasst vollständige RGB-Daten an jedem Pixel – ohne Interpolation, ohne chromatische Aberration und mit unabhängiger Steuerung jedes Farbkanals.

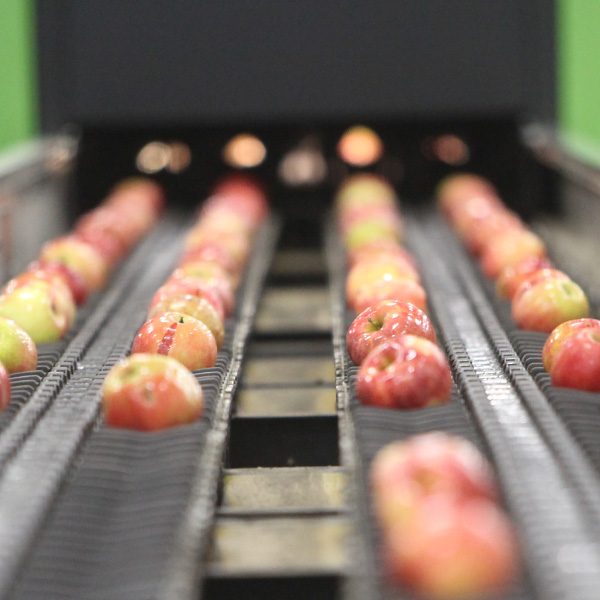

Lebensmittelinspektion & -klassifizierung
Zuverlässige Klassifizierung, wenn Farbe Qualität signalisiert
Farbe ist ein zentrales Sortierkriterium in der Lebensmittelproduktion. Konventionelle Bayer-Kameras stoßen dabei durch Farbinterpolation an ihre Grenzen. Subtile Veränderungen durch Druckstellen, Reifeunterschiede und Oberflächenfehler lassen sich dadurch unter Umständen nicht zuverlässig auflösen.
Die Kameras der JAI Apex Series erfassen pixelgenaue RGB-Daten über alle drei Kanäle gleichzeitig und liefern Inspektionssystemen Farbdaten, auf die sie direkt reagieren können - ohne Kompensation. X-Scale ermöglicht eine unabhängige Verstärkungseinstellung pro Kanal. Das ist besonders nützlich, wenn die Beleuchtungsbedingungen entlang einer Produktionslinie variieren oder wenn Produkte mit ähnlichem Erscheinungsbild differenziert werden müssen.
Typische Inspektionsaufgaben:
- Erkennen von Oberflächenfehlern bei Frischprodukten – Druckstellen, Verfärbungen, Beschädigungen
- Farbbasierte Klassifizierung von Obst und Gemüse entlang der Produktionslinie
- Identifizierung von Fremdmaterial, bei dem Farbkontrast der primäre Unterscheidungsfaktor ist
- Inspektion unter mehreren Beleuchtungsquellen in einem einzigen Kameradurchlauf, zur Reduzierung der Systemkomplexität

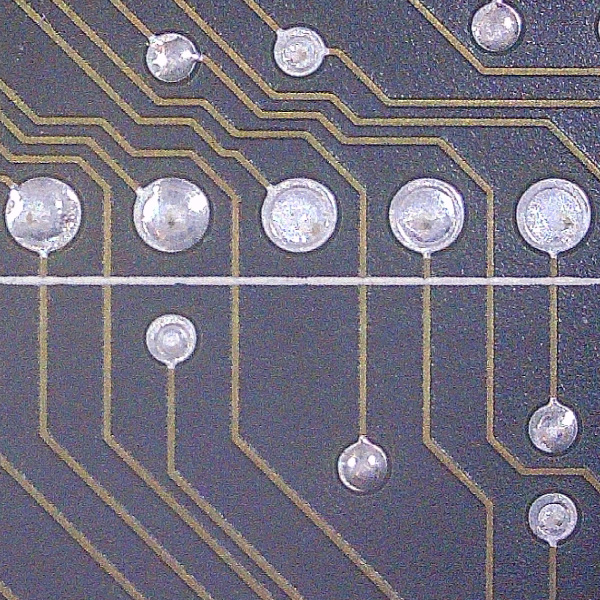

Elektronik- & Halbleiterinspektion
Farbpräzision für die Inspektion kritischer Bauteile
Ein falsch klassifiziertes MLCC oder eine übersehene Lötabweichung ist kein kosmetisches Problem, er wirkt sich direkt auf Ausbeute und Langzeitzuverlässigkeit aus. Auf Bauteilebene sind die relevanten Farbabweichungen oft gering: leichte Verschiebungen in der Markierungsfarbe, ungleichmäßige Lötmittelbedeckung oder geringfügige Veränderungen im Oberflächenbild, die auf Prozessabweichungen hinweisen. Bayer-Kameras können durch Interpolationsartefakte die Genauigkeit an feinen Übergängen einschränken.
Mit einem prismenbasierten 3-CMOS-Design erfasst die Apex Series an jedem Pixel vollständige RGB-Informationen und bewahrt dabei sowohl räumliche Details als auch Farbgenauigkeit. Das ermöglicht eine zuverlässige Erkennung feiner Defekte und eine konsistente Inspektionsleistung unter einem breiten Spektrum an Beleuchtungsbedingungen.
Typische Inspektionsaufgaben:
- Farbklassifizierung und -sortierung von MLCCs und passiven Bauelementen
- Lötstelleninspektion auf Leiterplatten und farbbasierte Qualitätsverifikation
- Inspektion von Waferoberflächen, bei der spektraler Kontrast Prozessabweichungen identifiziert
- Verifikation der Bauteilkennzeichnung unter kontrollierter Beleuchtung

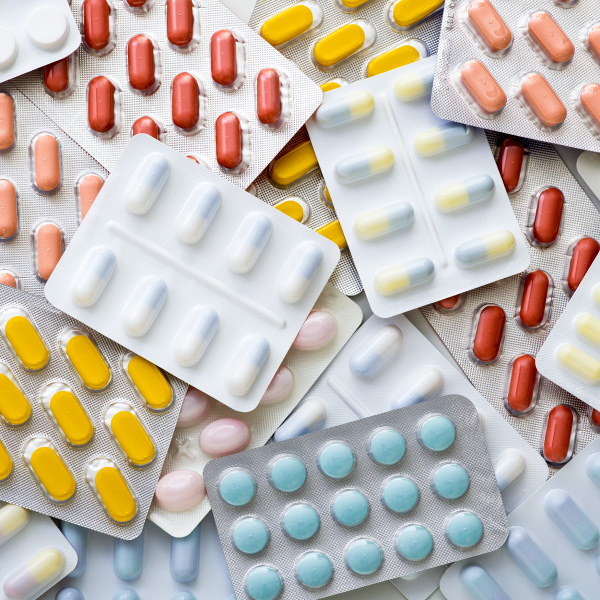

Pharmazeutische Inspektion
Konsistente Farbverifikation in der regulierten Produktion
Pharmazeutische Farbinspektion bedeutet im Kern Konsistenz: derselbe Überzugston, zuverlässig verifiziert über jede Charge, jede Schicht und jeden Produktionsstandort. Das erfordert eine stabile, wiederholbare Farbmessung unter kontrollierten Beleuchtungsbedingungen.
Mit einem prismenbasierten 3-CMOS-Design erfasst die Apex Series jeden Farbkanal auf einem dedizierten Sensor, anstatt ihn durch Interpolation zu rekonstruieren. Das liefert hochkonsistente und wiederholbare Farbinformationen und unterstützt zuverlässige Konformitätsprüfungen für die Gleichmäßigkeit von Tablettenüberzügen, die Verifikation von Kapselfüllungen, Etikettenfarben und Verpackungsinspektion.
Typische Inspektionsaufgaben:
- Gleichmäßigkeitsprüfung von Tabletten- und Kapselüberzügen
- Farbverifikation von Etiketten und Druckerzeugnissen anhand von Referenzstandards
- Konsistenzprüfung der Verpackungsfarbe über Produktionschargen hinweg
- Kontaminationserkennung, bei der Farbkontrast das primäre Erkennungssignal liefert
Display- & Oberflächeninspektion
Erkennen von Fehlern, die konventionelle Kameras übersehen
Subtile Farbabweichungen auf einem Flachbilddisplay. Beschichtungsunregelmäßigkeiten, die sich als geringfügige spektrale Verschiebungen zeigen, bevor sie sichtbar werden. Oberflächenanomalien, die nicht durch Geometrie definiert sind, sondern durch die Art, wie das Material mit Licht interagiert.
Der 5,1-MP-Sony-IMX548-Sensor, der in ausgewählten Modellen der Apex Series verbaut ist, liefert die räumliche Auflösung für die Inspektion großer Sichtfelder. Die prismenbasierte 3-CMOS-Architektur stellt dabei sicher, dass Farbinformationen in jedem Kanal direkt erfasst werden. Das ermöglicht eine präzise Farbdarstellung und erleichtert die Erkennung subtiler Abweichungen in Beschichtungen und Materialeigenschaften.
Typische Inspektionsaufgaben:
- Erkennung von Pixel- und Subpixel-Fehlern auf Flachbilddisplays
- Verifikation der Gleichmäßigkeit der Beschichtung und der Farbkonsistenz
- Oberflächeninspektion von Präzisionsbauteilen, bei der spektrale Genauigkeit entscheidend ist
- Multispektrale Vergleichsaufgaben unter kontrollierter Beleuchtung
Warum prismenbasierte Bildgebung das Ergebnis verändert
Prismenbasierte 3-CMOS-Bildgebung ist eine von mehreren Architekturen, die in der Farb- und Spektralinspektion eingesetzt werden. Dort, wo die Anforderung auf hochpräzises, pixelgenaues RGB abzielt – und nicht auf Materialdifferenzierung oder Spektralanalyse jenseits des sichtbaren Lichts – ist sie die geeignete Wahl.
Bayer-Mosaik-Kameras bleiben die richtige Wahl, wenn Farbpräzision keine qualitätskritische Variable ist. Multispektrale und hyperspektrale Systeme erfassen schmale Spektralbänder jenseits von RGB und eignen sich für Materialidentifikation und Spektralanalyse, die über die reine Farbinspektion hinausgehen.
Die JAI Apex Series trennt einfallendes Licht durch ein Präzisionsprisma auf drei dedizierte CMOS-Sensoren, jeweils einen pro Farbkanal. Damit enthält jeder Pixel vollständige RGB-Informationen ohne Interpolation. Es gibt keine Rekonstruktion, keine Abhängigkeit von benachbarten Pixeln und keine räumliche Fehlausrichtung zwischen den Farbkanälen.
Sprechen Sie mit unserem technischen Team
Ist Farbgenauigkeit ein limitierender Faktor in Ihrer aktuellen Inspektionslösung? Entwickeln Sie ein neues System und benötigen Orientierung bei der Kameraauswahl? Unsere Experten unterstützen Sie bei der Evaluation.
Häufig gestellte Fragen
Welche Inspektionstypen profitieren am meisten von prismenbasierter Farbbildgebung?
Anwendungen, bei denen Farbabweichungen der primäre Qualitätsindikator sind, wie Lebensmittelklassifizierung, pharmazeutische Überzugsinspektion, Erkennung von Display-Fehlern und Klassifizierung elektronischer Bauteile, profitieren am meisten. Überall dort, wo eine Bayer-Kamera Farbinformationen an Übergängen oder unter Mischbeleuchtung schätzen müsste, liefert eine prismenbasierte Kamera direkt gemessene Daten.
Wie geht die JAI Apex Series mit unterschiedlichen Beleuchtungsbedingungen um?
Die steilen Flanken der Durchlasskurven jedes Farbkanals ermöglichen eine klare Trennung der R-G-B-Bänder, was in Anwendungen mit mehreren Lichtquellen zu höherem Kontrast führt. Diese präzise spektrale Trennung reduziert den Überlapp zwischen den Kanälen und verbessert die Fähigkeit, subtile Unterschiede unter komplexen oder gemischten Beleuchtungsbedingungen zu differenzieren.
Kann die JAI Apex Series in Inspektionslinien mit hoher Durchlaufgeschwindigkeit eingesetzt werden?
Die Modelle der Apex Series sind für die Flächenscan-Inspektion ausgelegt. Die Durchsatzgeschwindigkeit hängt vom jeweiligen Modell und der gewählten Schnittstelle ab. Für die kontinuierliche Bahn- oder Förderinspektion bei sehr hohen Geschwindigkeiten werden in der Regel JAI-Linescan-Kameras empfohlen.
Was ist X-Scale und was verändert es in der Praxis?
[DH2.1]X-Scale passt die Auflösung durch Veränderung der effektiven (virtuellen) Pixelgröße an. Das bietet Flexibilität beim Austausch älterer Systeme mit abweichenden Pixelanforderungen und erlaubt es Systementwicklern, zwischen Mittelwert- und Summierungsmodus zu wählen, um entweder das Rauschen zu reduzieren oder die Helligkeit zu erhöhen.
Welche Kameramodelle sind in der JAI Apex Series verfügbar?
Die Apex Series umfasst 10 Flächenscan-Kameras mit Auflösungen von 1,6 bis 5,1 Megapixeln. Die aktuellen 5,1-MP-Modelle sind mit CoaXPress-, GigE-Vision- und Camera-Link-Schnittstellen erhältlich. STEMMER IMAGING berät bei der Modellauswahl auf Basis Ihrer Applikationsanforderungen, der Anforderungen an die Schnittstelle und der Systemarchitektur.
Unterstützt STEMMER IMAGING die Implementierung von JAI-Apex-Kameras?
Ja. STEMMER IMAGING bietet technische Beratung, Machbarkeitsanalysen und applikationstechnischen Support im Rahmen der Engineering Services. Für Kunden, die vorkonfigurierte Hardware oder validierte Systemkomponenten benötigen, umfassen die Operational Services Montage, Kalibrierung und Dokumentation.
