TechNews #06 2026
Neue AxCIS-Modelle + SWIR-Zeilenkamera
In dieser Ausgabe:
- Neu: Teledyne DALSA AxCIS – Scanbreiten von 400 bis 1.500 mm ohne fehlende Pixel
- Fibre Cables – schleppkettentaugliche Verkabelung für faseroptische Bildverarbeitungs-Schnittstellen
- Power & I/O Cables – passgenau für Kameras, Frame Grabber und Beleuchtung
- JAI Wave Series – SWIR-Zeilenkameras für Inspektionsaufgaben jenseits des sichtbaren Spektrums
- Metaphase UL Line Light – SWIR-Beleuchtung abgestimmt auf InGaAs-Zeilensensoren

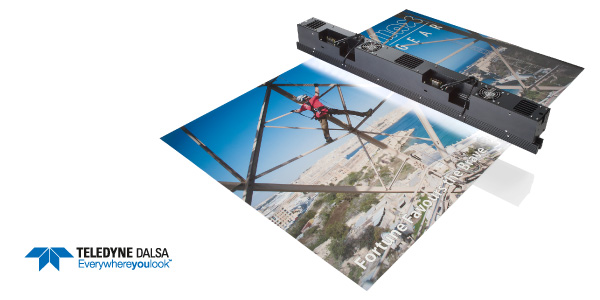

Teledyne DALSA AxCIS
Komplette AxCIS-Serie jetzt bei STEMMER IMAGING verfügbar
Zwei neue Modelle: Das 1.500-mm-Flaggschiff deckt breite Bahnen mit 900 dpi und bis zu 120 kHz im Monochrom-Betrieb ab, während ein neues 400-mm-Modell mit 1.800 dpi bei einer Pixelgröße von 14 µm feinere Defektdetails erfasst. Beide Modelle vereinen Sensor, Optik und Beleuchtung in einem Modul für die monochrome industrielle Inspektion.
- Mehr als 10 Versionen – in Monochrom und Farbe, mit und ohne integrierte Beleuchtung, für ein breiteres Anwendungsspektrum.
- Sensor, Optik und Beleuchtung in einem Modul – vereinfacht die Ausrichtung und beschleunigt die Inbetriebnahme.
- Staggered Pixel Design – für reale Bilddaten statt interpolierter Werte.
- HDR mit Doppelbelichtung – Ausgleich heller und dunkler Bereiche derselben Szene in einem Durchgang für bessere Fehlererkennung auf reflektierenden Oberflächen.
- Camera Link HS SFP+-Schnittstelle – hochauflösende Bilder über Kabellängen bis 300 m bei voller elektromagnetischer Immunität.

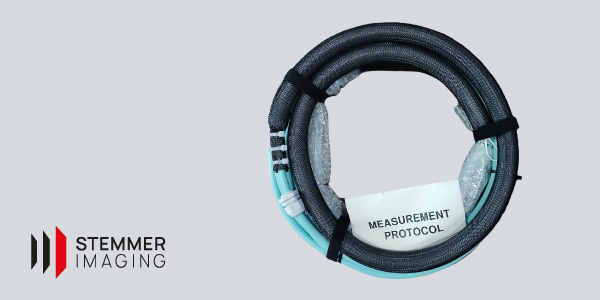

STEMMER IMAGING Fibre Cables
Schleppkettentaugliche Glasfaserverkabelung für die industrielle Bildverarbeitung
Faseroptische Schnittstellen an Kameras und Frame Grabbern benötigen industrietaugliche Verkabelung, die idealerweise für den dauerhaften Einsatz in bewegten Anlagenbereichen ausgelegt ist. Das zertifizierte Multimode-LC-LC-OM3-Kabelsortiment von STEMMER IMAGING ist für den Schleppketteneinsatz konzipiert und sorgt für eine stabile Datenübertragung über die gesamte Kabelverbindung.
- LC- und SC-Steckverbinder – geeignet für die gängigsten Kamera- sowie FG-LWL-Interfaces und ohne Adapter in bestehende Anlagen integrierbar.
- Bis zu sechs eigene Faserstrecken in einem Multicore-Mantel – reduziert Kabelanzahl und Verlege-Aufwand.
- PUR-Außenmantel für den Schleppketteneinsatz – hält dauerhafter Biegebewegung, Öl und auftretendem Abrieb an bewegten Anlagenteilen stand.
- Geprüft und zertifiziert vor der Freigabe zum Versand – gewährleistet sichere und verlässliche Verbindungen von der Installation an.

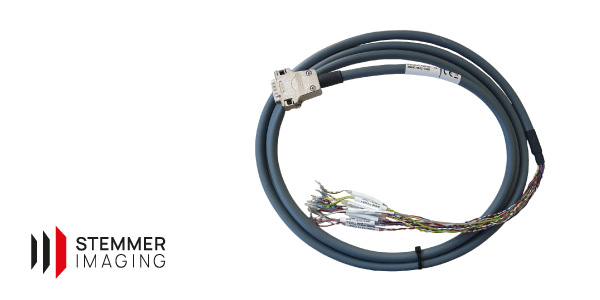

STEMMER IMAGING Power & I/O Cables
Maßgeschneiderte Verkabelung für industrielle Bildverarbeitungssysteme
Kameras, Frame Grabber und Beleuchtungssteuerungen haben jeweils eigene Anforderungen an Strom- und Trigger-Verkabelung, die Mehrzweckkabel selten passgenau abdecken. Speziell auf die jeweiligen Steckverbinder zugeschnitten, stehen sie als reine Power-und-Trigger-Varianten sowie als vollständige I/O-Breakout-Versionen zur Verfügung.
- HIROSE-Steckverbinder mit 6, 8 und 12 Pins sowie D-Sub, M8 und M12 – passend für Kameras, Frame Grabber, Beleuchtungssteuerungen und vorhandene Schaltschrankverkabelung.
- Robustes Multicore-Design (optional erhältlich) – ausgelegt für Schleppketten und torsionsfeste Beanspruchung in robotergestützten Anlagen mit dauerhafter Bewegung.
- Individuelle I/O-Varianten auf Anfrage – einfache Umsetzung nicht standardisierter Trigger- oder Sensorverkabelung.
- Vorverdrahtete, geprüfte Kabel Assemblies sofort anschlussfertig – spart einen Arbeitsschritt im Engineering.

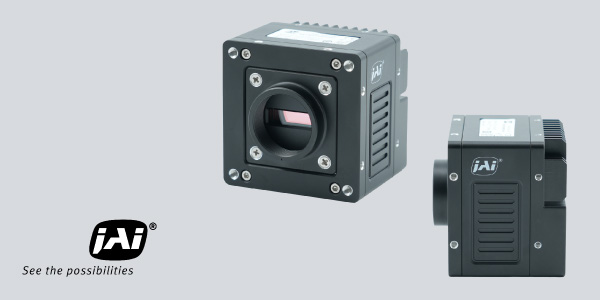

JAI Wave Series
SWIR-Zeilenkameras für die industrielle Inspektion
Wenn die entscheidenden Merkmale unter der Oberfläche liegen, liefert die JAI Wave Series einen spektralen Kontrast, den Kameras im sichtbaren Spektrum nicht bieten können. Die SWIR-Zeilenkameras sind als kompakte 1K- und 2K-Modelle für Standard-Zeilenkamera-Installationen ausgelegt.
- InGaAs-Sensortechnologie – deckt den SWIR-Bereich von 900 bis 1.700 nm ab und macht Materialzusammensetzung, Feuchtigkeitsgehalt und Eigenschaften unter der Oberfläche messbar.
- 12,5-µm-Pixel und 83 % maximale Quanteneffizienz – halten die Bildqualität auch bei geringerem Lichteinfall und Zeilenscan-Geschwindigkeit konstant.
- C-Mount und GigE-Vision-Schnittstelle – durch gleiche Sensorbreite keine Anpassungen an Optik oder Arbeitsabstand beim Wechsel der Auflösung von 1K auf 2K notwendig.
- Kamerainterne FFC-, DPC- und Destripe-Korrektur – schnellere Inbetriebnahme, bereinigte Bilddaten und reduzierte Rechenlast.

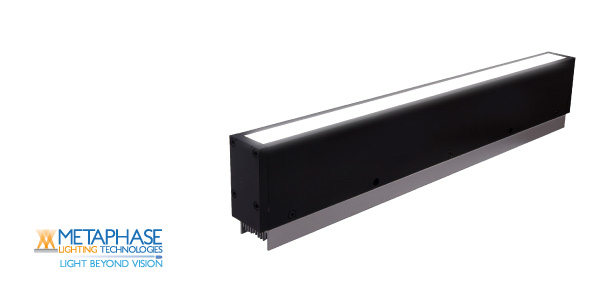

Metaphase UL Line Light
SWIR-Beleuchtung abgestimmt auf InGaAs-Zeilenkameras
SWIR-Zeilenkameras - wie die JAI Wave Series - benötigen Beleuchtung im Bereich von 900 bis 1.700 nm, um einen nutzbaren Kontrast zu erzeugen. Das Metaphase UL Line Light erzeugt einen schmalen, strukturierten Lichtstrahl, der die Beleuchtung auf das Bildfeld der Zeilenkamera konzentriert.
- Kompatibilität mit gängigen Treibern – direkte Einbindung in bestehende Kamera- und Beleuchtungsaufbauten einbinden ohne separates Treiberdesign.
- Eloxiertes Aluminiumgehäuse mit einer Lebensdauer von 75.000 Stunden – durchgängiger Schichtbetrieb bei minimalem Austauschbedarf.
- Hochintensive Varianten mit 1.050 nm und 1.650 nm – passend zum Bildfeld für Füllstandskontrolle, Feuchtemessung und die Erkennung von Eigenschaften unter der Oberfläche.
